L'approbation d'outillages durs pour le moulage par injection comporte des risques financiers énormes. Sans tests utilisateur rigoureux et haute fidélité, vous naviguez à l’aveuglette dans le développement de produits. Les défauts de conception découverts après l'outillage entraînent des modifications coûteuses. Ils entraînent des retards douloureux dans votre délai de mise sur le marché. L’impression 3D standard fonctionne parfaitement pour les premiers contrôles de forme et d’ajustement. Cependant, il lui manque généralement la finition de surface, le poids et la sensation mécanique nécessaires. Vous avez besoin de ces attributs physiques pour recueillir des commentaires authentiques des utilisateurs finaux. Nous résolvons ce problème en tirant parti de méthodes de fabrication précises. Utiliser Les prototypes coulés sous vide constituent un pont crédible et rentable. Il fournit des pièces de qualité moulée par injection pour les tests fonctionnels. Vous évitez les lourdes dépenses d’investissement liées aux outils en acier ou en aluminium. Les lecteurs découvriront comment ce processus simule fidèlement la production finale. Vous apprendrez des stratégies pour atténuer les risques avant l’approbation des outils. Nous explorerons également la sélection des matériaux et les principales considérations techniques pour votre prochain lancement.
Atténuation des risques : la validation des conceptions avec des prototypes de qualité production évite des retouches coûteuses sur les moules d'injection finaux.
Haute fidélité : les pièces moulées simulent avec précision les propriétés mécaniques, les couleurs et les textures du produit final fabriqué en série.
Rapidité des tests : un lot de 15 à 50 unités de test peut généralement être produit en 10 à 15 jours, accélérant ainsi la phase de test utilisateur.
Viabilité économique : elle reste la méthode la plus rentable pour produire des lots de faible volume et de haute qualité avant de s'engager dans une fabrication de masse.
Les utilisateurs finaux réagissent différemment aux impressions 3D brutes et aux biens de consommation finis. Les lignes de calque et les textures fragiles faussent immédiatement la perception de l'utilisateur. On ne peut pas s’attendre à un retour ergonomique ou esthétique fiable d’un modèle rudimentaire. Lorsque les utilisateurs touchent un prototype approximatif, le retour sensoriel domine leur impression. Si le poids ne semble pas correct, ils étiquettent le produit comme bon marché. Si la texture irrite leur peau, ils rejettent totalement l’ergonomie. Ils ignorent l’intention réelle de la conception et se concentrent uniquement sur les défauts physiques.

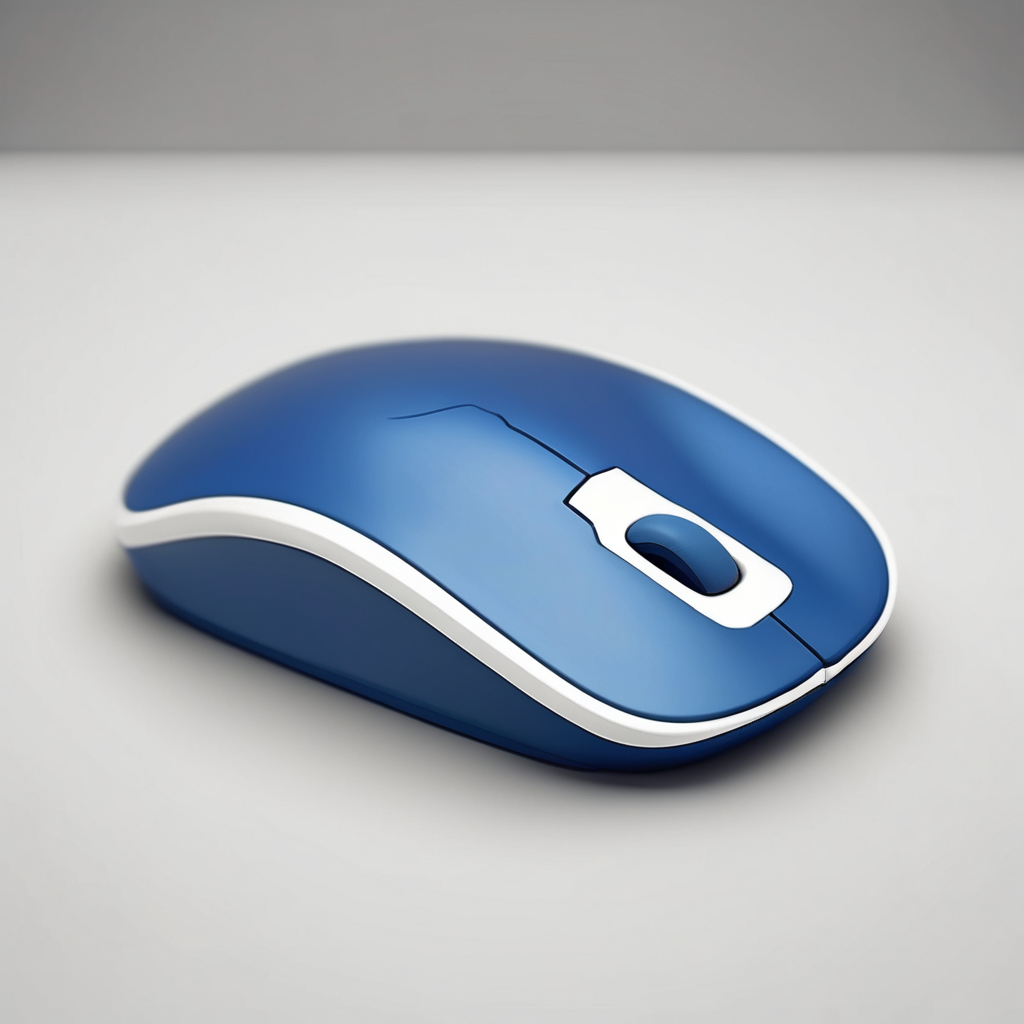

Pour approuver les outils en toute confiance, les équipes produit ont besoin des échantillons de test utilisateur qui ressemblent, se sentent et se comportent exactement comme le produit final. La répartition du poids, l'ergonomie de la poignée, la résistance à l'encliquetage et la texture de la surface doivent correspondre à l'intention de production. Si les testeurs interagissent avec un modèle haute fidélité, ils fournissent des données d'utilisation précises. Ces données valident directement vos choix de conception. Ils peuvent évaluer le produit naturellement, comme s’ils l’avaient acheté dans un magasin de détail.
Les méthodes alternatives échouent souvent lors de cette étape critique de validation. L’usinage CNC direct gère exceptionnellement bien la précision. Cependant, cela devient prohibitif pour les géométries internes complexes à l’échelle du lot. Les temps d’installation et les montages complexes font grimper rapidement les coûts. L’impression 3D standard à un stade précoce échoue aux examens esthétiques et aux tests de résistance fonctionnels. Il lui manque simplement la densité matérielle requise pour simuler une coque en plastique moulée par injection. Les équipes produit doivent trouver un terrain d’entente fiable. Ils ont besoin d’un processus offrant une fidélité physique incroyable pour des volumes de lots accessibles.
Le flux de travail commence par la création d’un modèle principal imprimé en 3D CNC ou SLA de haute précision. Les ingénieurs finissent soigneusement ce maître pour refléter la qualité de surface exacte souhaitée. Ils ponceront, apprêteront et poliront le maître jusqu'à ce qu'il atteigne la perfection. Ensuite, les opérateurs coulent un moule en silicone liquide autour de ce modèle principal. Une fois le moule durci, ils l’ouvrent et retirent le maître. Ils placent le moule vide dans une chambre à vide. L’environnement sous vide attire la résine polyuréthane liquide dans chaque vide complexe. Cet étage sous vide élimine les bulles d’air, garantissant ainsi des composants denses et structurellement sains.
Le résultat les prototypes de moules en silicone reproduisent parfaitement les détails microscopiques. Le matériau du moule flexible capture de manière transparente des textures de surface précises. Vous pouvez spécifier des normes VDI ou Mold-Tech exactes. Il reproduit facilement les logos en relief, les textes fins et les motifs de grain complexes. Ces détails visuels sont essentiels pour les évaluations destinées aux utilisateurs. Si votre produit présente une finition cosmétique complexe, la pièce moulée le montrera clairement. Les testeurs voient exactement ce que verra le consommateur final.
Ce processus est spécifiquement optimisé pour les petites séries de production. Vous extrayez généralement 10 à 50 pièces par moule avant que le silicone ne se dégrade. Ce volume correspond parfaitement au point idéal pour les tests bêta. Il produit suffisamment d’unités pour divers groupes d’utilisateurs répartis sur différents sites. Cela évite les frais d'installation élevés associés à l'outillage dur. Vous obtenez rapidement un lot contrôlé de pièces identiques. Cela permet à votre phase de validation d’avancer rapidement sans immobiliser un capital de fabrication important.
Les ingénieurs doivent soigneusement faire correspondre les matériaux des prototypes aux résultats de production attendus. Les polyuréthanes coulés offrent des formulations chimiques très diverses. Ceux-ci reproduisent avec précision les comportements mécaniques des thermoplastiques standards. Vous pouvez spécifier la rigidité, la résistance aux chocs, la flexibilité et la transparence. Vous pouvez même simuler des conceptions multi-matériaux grâce à des techniques de surmoulage secondaires.
Vous trouverez ci-dessous un tableau comparatif décrivant comment les fonctionnalités de test spécifiques se traduisent en solutions de moulage :
Exigence de test |
Solution de coulée idéale |
Équivalent de production typique |
|---|---|---|
Résistance aux chocs pour les tests de chute |
De type ABS ou de type PC prototypes de moulage d'uréthane |
ABS, polycarbonate |
Test de préhension ergonomique |
Résines élastomères (simulant la dureté Shore A) |
TPE, TPU, caoutchouc silicone |
Clarté optique pour les écrans |
Résines de coulée transparentes et stables aux UV |
Acrylique, PMMA |
Évaluations de la résistance thermique |
Polyuréthanes formulés à haute température |
Nylon, PEEK |
Même si les pièces moulées imitent visuellement et mécaniquement les matériaux de production, elles restent chimiquement différentes. La coulée sous vide utilise des résines thermodurcies. Le moulage par injection utilise des thermoplastiques. Cette distinction est profondément importante pour certains tests de conformité réglementaire. Vous pouvez effectuer en toute confiance des essais ergonomiques, des tests de chute et des contrôles d'assemblage. Cependant, les indices d'inflammabilité UL spécifiques nécessitent souvent des matériaux de production réels. Les certifications de qualité alimentaire de la FDA exigent généralement des thermoplastiques moulés par injection. Définissez toujours vos limites de test à l’avance. Identifiez ce que les matériaux moulés peuvent valider et ce qui nécessite des composants moulés finaux.
L’approbation d’un moule en acier final comporte un poids financier considérable. Si vous découvrez plus tard un défaut de conception critique, la modification de l'outil entraîne des dépenses énormes. La modification des outils durs épuise les budgets et détruit les délais de lancement. À l’inverse, l’exécution d’un lot de coulée complet ne coûte qu’une fraction d’une simple modification d’outil. Cette stratégie d’évitement des coûts offre une immense valeur aux équipes de développement. Vous validez entièrement la géométrie avant de couper du métal. Vous protégez votre budget de fabrication primaire.
L’avantage en termes de délais de mise sur le marché constitue un autre avantage majeur. La fabrication d’outillages durs prend généralement de quatre à huit semaines. Vous ne pouvez pas vous permettre de suspendre tous les tests pendant cette longue période d’attente. Vous pouvez exécuter des tests bêta et des groupes de discussion simultanément pendant que les outilleurs coupent l'acier. Obtenir Le fait de remettre plus tôt des pièces en plastique en faible volume aux utilisateurs accélère les boucles de rétroaction. Vous identifiez les problèmes mineurs d’utilisabilité et préparez simultanément la documentation.
Des échantillons haute fidélité rationalisent également considérablement l’adhésion des parties prenantes. Les investisseurs, les membres du conseil d’administration et les principaux acheteurs au détail ont besoin de voir les produits physiques. Ils approuvent rarement le capital uniquement sur la base d’un rendu CAO numérique. Leur remettre un modèle physique qui ressemble à un bien de consommation fini crée une confiance immédiate. Ils peuvent tester l’ajustement de l’emballage et évaluer son attrait en rayon. Vous obtenez les approbations finales plus rapidement. Vous libérez du capital de fabrication en toute sécurité. La validation dans le monde réel atténue les risques à tous les niveaux.
Démontrer son expertise signifie reconnaître ouvertement les limites de toute technologie. La coulée sous vide offre une fidélité incroyable, mais il faut comprendre ses contraintes techniques. Une planification transparente évite les surprises tardives. Nous souhaitons que vous puissiez gérer efficacement ces limitations.
Tout d’abord, considérons la dégradation des moisissures. Les moules en silicone se dégradent généralement après 20 à 25 tirs. La durée de vie exacte dépend de l'agressivité de la résine et de la complexité de la pièce. Les arêtes vives et les contre-dépouilles profondes usent le silicone beaucoup plus rapidement. Si vous avez besoin de 100 pièces, vous devrez couler plusieurs moules. Vous devez prendre en compte ce remplacement de moisissure dans votre calendrier et votre budget.
Ensuite, tenez compte des tolérances dimensionnelles. Les tolérances standard oscillent généralement autour de ±0,3 mm ou ±0,15 % par 100 mm. Le retrait thermique se produit naturellement pendant le processus de durcissement. Ce retrait peut affecter des assemblages mécaniques de grande précision ou des encliquetages serrés. Les ingénieurs doivent concevoir en conséquence pour s'adapter à ces légers changements. Des épaisseurs de paroi inégales exacerbent ce retrait différentiel.
Enfin, reconnaissez les différences dans les règles de conception. Les angles de dépouille et l’épaisseur de paroi uniforme sont très importants pour le moulage par injection. Ils sont beaucoup moins critiques en coulée sous vide. Le silicone flexible s'étire pour libérer les pièces facilement. Par conséquent, une conception peut être coulée parfaitement mais échouer lors du moulage par injection. Vous devez évaluer la CAO pour connaître les règles de fabrication finales, et pas seulement la viabilité du prototype.
Meilleures pratiques pour garantir le succès :
Incluez les angles de dépouille finaux dans votre CAO, même si le moule en silicone pardonne les contre-dépouilles.
Ne présumez pas que la résistance thermique correspond parfaitement aux thermoplastiques de production sous des charges extrêmes.
Spécifiez des textures de surface exactes sur le motif principal pour garantir une réplication précise.
Maintenir des épaisseurs de paroi uniformes pour minimiser le retrait thermique inégal pendant le durcissement.
Une fois les tests utilisateurs terminés, vous devez intégrer les commentaires dans des données exploitables. Les utilisateurs pourraient dire que l’ajustement par pression est trop rigide. Ils pourraient se plaindre du fait que la texture de surface choisie laisse trop facilement apparaître les empreintes digitales. Les ingénieurs doivent synthétiser ces commentaires subjectifs en mises à jour CAO exactes. Vous ajustez les dimensions de l'ajustement serré directement dans le logiciel. Vous mettez à jour la légende de texture VDI spécifiée pour le fabricant d'outils final.
Choisir le bon partenaire de prototypage garantit que cette transition se déroule en douceur. Recherchez des fournisseurs offrant des fonctionnalités spécifiques et complètes.
Création de modèles maîtres en interne : cela garantit un contrôle de qualité strict sur les dimensions initiales et les finitions de surface.
Une bibliothèque de résines diversifiée : vous avez besoin de plusieurs options correspondant précisément à vos propriétés mécaniques et optiques cibles.
Post-traitement précis : la peinture, la teinture et la finition expertes élèvent le prototype au réalisme de la production.
Prenez les prochaines mesures concrètes pour avancer en toute sécurité. Rassemblez vos fichiers CAO finaux et nettoyez la géométrie. Définissez clairement vos exigences en matière de finition de surface et vos attentes en matière de matériaux. Demandez un examen complet de la conception pour la fabrication (DFM) en même temps que votre devis de moulage. Un DFM robuste met en évidence très tôt les problèmes de moulage potentiels. Cela garantit que votre prototype validé passe réellement à la production de masse en douceur. Vous passez des tests à la fabrication de masse sans trébucher.
La coulée sous vide constitue une police d’assurance vitale contre les pannes d’outillage dur. Il offre la fidélité physique exacte nécessaire pour des tests utilisateur fiables et impartiaux. Vous comblez efficacement le fossé entre la conception numérique et la fabrication de masse. Vous capturez de véritables retours ergonomiques et esthétiques avant de figer votre conception.
S’engager dans le moulage par injection sans validation haute fidélité reste un risque totalement évitable. Dépenser une fraction de votre budget pour une courte série de pièces moulées permet d'économiser énormément de temps et d'argent par la suite. Les données du monde réel l’emportent toujours sur les simulations numériques théoriques. Vous apprenez exactement comment les utilisateurs gèrent le produit dans des scénarios quotidiens.
Éliminez les incertitudes lors du prochain lancement de votre produit. Soumettez vos modèles 3D pour un examen technique dès aujourd’hui. Découvrez si cette méthode de prototypage correspond à votre calendrier et à votre budget de test bêta. Validez votre conception en toute confiance avant de couper de l'acier. Assurez-vous que votre produit final répond parfaitement aux attentes de chaque utilisateur.
R : Oui, pour les vérifications de forme et d'ajustement de base, ainsi que pour certains tests de chute. Cependant, des indices d'inflammabilité spécifiques ou des tests d'interférence électrique complexes peuvent nécessiter de véritables thermoplastiques moulés par injection. Les résines thermodurcies coulées diffèrent chimiquement des plastiques de production, ce qui peut affecter les performances thermiques et électriques dans le cadre d'évaluations réglementaires strictes.
R : Il faut généralement 7 à 15 jours pour terminer l’ensemble du lot. Ce délai comprend l'impression 3D du motif principal, le durcissement du moule en silicone, le versement de la résine et la réalisation de toute finition de surface ou peinture requise. Des géométries complexes pourraient pousser cela un peu plus longtemps.
R : Des résines polyuréthanes haute température spécifiques sont disponibles, capables de résister jusqu'à environ 120°C (248°F). Cependant, une exposition prolongée à une chaleur extrême peut néanmoins provoquer des déformations mineures. Vous devez examiner attentivement les données de déflexion thermique de la résine sélectionnée avant d'effectuer des tests environnementaux intenses.
R : Pas strictement, car le silicone est flexible et peut facilement détacher des pièces sans dépouille ou avec de légères contre-dépouilles. Toutefois, si votre objectif ultime est le moulage par injection, vous devez inclure les angles de dépouille appropriés dans la CAO. Cela garantit une évaluation précise du pré-outillage et évite les refontes ultérieures.
