反應注射成型的溫度是多少？

反應注射成型（RIM）是一個製造過程，結合了化學反應和注入成型技術，以生成輕巧，耐用且高度複雜的塑料組件。與傳統的注入成型不同，它依靠熱塑性塑料和高熱量融化和黴菌材料，反應注射型使用熱壓聚合物在較低溫度下化學反應以形成固體部分。反應注射成型的溫度在確定最終產品的質量，耐用性和效率方面起著至關重要的作用。

在這篇深入的文章中，我們將探討反應注射成型的溫度動態，評估其與其他成型方法的比較，分析行業數據，並回答常見問題，以幫助讀者更好地了解這一至關重要的製造過程。我們還將介紹相關的關鍵字，包括聚氨酯，黴菌溫度，固化時間，尿電烷泡沫，熱固性塑料和混合比，以增強您對這一創新過程的理解。

什麼是反應注射成型？

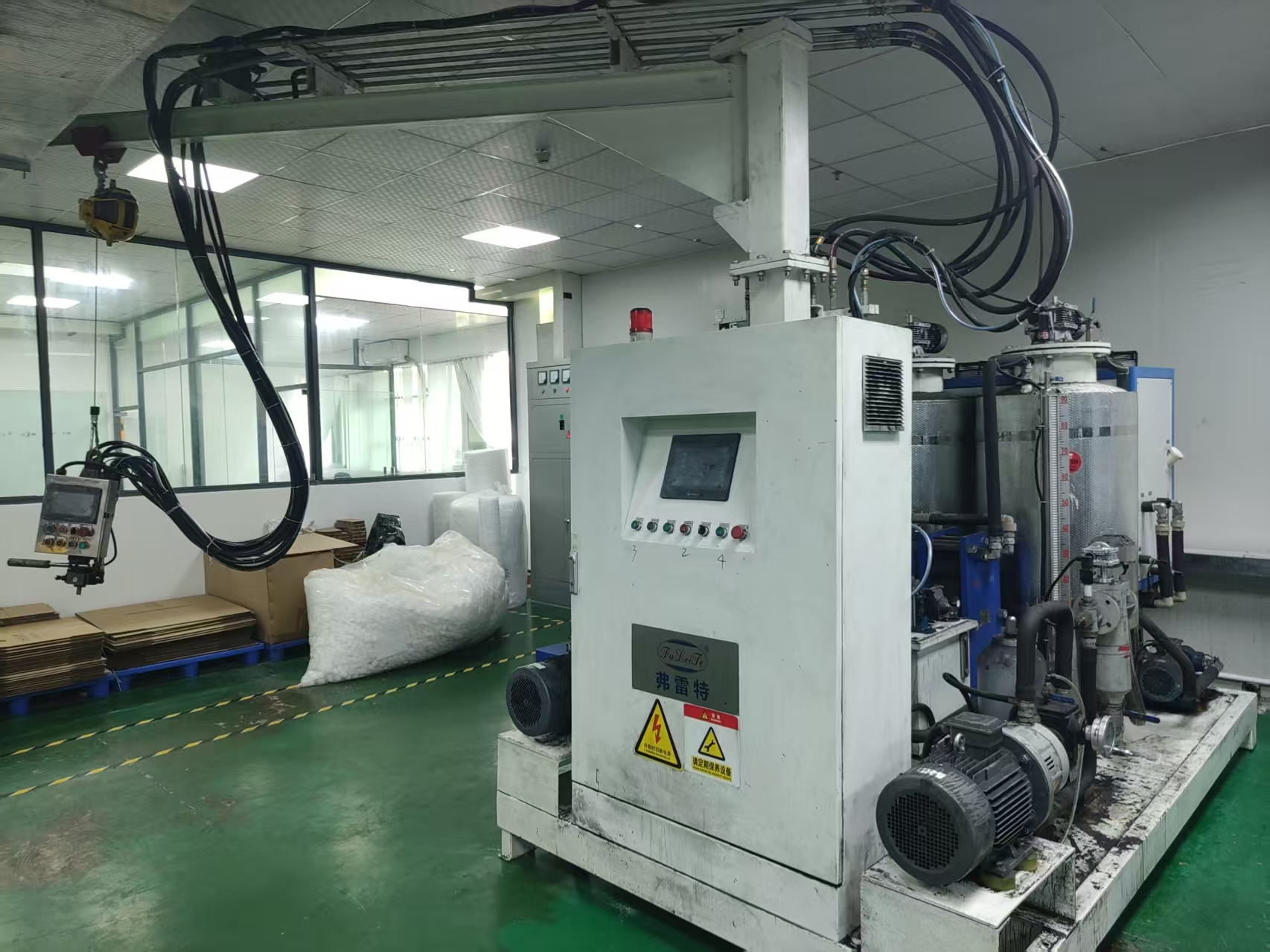

反應注射成型（RIM）是將兩個或多個液體反應物混合併注入黴菌中的過程，在該過程中，它們化學反應並治愈以形成固體塑料部分。這些組件通常是異氰酸酯和多元醇，是低粘液液液體，可以快速處理，並且能夠以最小的壓力填充複雜的黴菌。

溫度在反應注射成型中的重要性

與通常在超過200°C的溫度下運行的傳統注入成型不同，反應注射成型的溫度明顯降低，通常在40°C至90°C之間取決於配方。仔細控制模具溫度，以確保最佳的反應動力學和產品質量。

影響溫度的因素：

因子	描述	典型範圍
材料類型	熱固化聚合物，例如聚氨酯，環氧樹脂或尿素 - 甲醛	通過化學變化
混合比	異氰酸酯和多元醇的比例影響放熱反應熱	1：1至2：1
模具材料	鋁或鋼模式的熱量不同	影響保留熱量
零件厚度	較厚的零件在內部產生更多的熱量	3毫米至15毫米
固化時間	完全聚合所需的時間	30秒至5分鐘

輪輞的典型溫度範圍

這是反應注射成型過程中最常見的溫度設置的分解：

參數	低端範圍	高端範圍	最佳範圍
混合室溫度	20°C	60°C	40°C -50°C
模具溫度	40°C	90°C	60°C -80°C
固化溫度	環境或略微升高	最多100°C	70°C -90°C

保持正確的模具溫度對於控制最終部分的固定時間，尺寸穩定性和表面飾面至關重要。

邊緣受控溫度的好處

反應注射成型中的溫度控制提供了許多好處：

• 更快的固化時間：適當的黴菌溫度加速了化學反應，減少了周期時間。

• 改善的零件質量：減少扭曲，空隙或不完整填充等缺陷。

• 更好的表面表面：確保光滑，可塗漆的表面。

• 能源效率：較低的加工溫度降低了能源成本。

反應注射成型與傳統注入成型

特徵	反應注入	傳統注入成型
溫度範圍	40°C -90°C	180°C -300°C
材料類型	熱固性塑料	熱塑性塑料
週期	更長（但能源密集型）	較短（但能量密集型）
零件複雜性	非常適合複雜的設計	中等複雜性
工具成本	降低	更高
零件的重量	輕的	更重
申請	汽車面板，氨基甲烷泡沫，外殼	消費品，包裝

取決於溫度敏感邊緣的應用

• 汽車行業：保險槓，儀表板和麵板依靠精確的模具溫度來實現結構完整性。

• 醫療設備：外殼和設備零件必須符合嚴格的質量標準。

• 電子設備：套管和絕緣組件需要仔細控制固化時間和溫度。

• 航空航天：由聚氨酯和熱固性塑料製成的輕質組件。

材料選擇和溫度兼容性

用於輪輞的熱固性塑料的類型直接影響所需的加工溫度。以下是通用材料及其理想溫度範圍：

材料	理想的黴菌溫度	音符
聚氨酯	60°C -80°C	最常見的是邊緣，提供靈活且剛性的變體
環氧樹脂	70°C -100°C	較高的熱電阻
尿素甲醛	65°C -85°C	用於絕緣和電動零件

固化時間和溫度關係

固化時間是反應物之間的化學反應完成的窗口，從而鞏固了零件。模具溫度直接與固定時間有關：較高的溫度降低了固化時間，但可能會增加內部應力或熱降解的風險。必須達到平衡以保持部分質量和生產效率。

這是一個樣本表，顯示相對於溫度的固化時間：

黴菌溫度（°C）	平均固定時間（秒）
40°C	180-240
60°C	90-120
80°C	45-60
90°C	30-45

反應注射成型的最新趨勢

1. 基於生物的聚氨酯

隨著可持續性的興起，現在在RIM中使用了基於生物的聚氨酯。這些材料需要略有不同的混合比和溫度設置，但提供了更綠色的選擇。

2. 數字模具溫度控制系統

現代邊緣設置使用基於物聯網的控制器來保持精確的模具溫度，增強一致性並減少廢物。

3. 輕巧的結構泡沫

在輪輞中使用尿烷泡沫可以輕巧但強大的部分。泡沫的邊緣過程需要受控的膨脹，其中黴菌溫度對於確保均勻的細胞結構而變得至關重要。

數據分析：溫度控制和缺陷率

一項跨10個邊緣生產設施進行的研究揭示了黴菌溫度控制和缺陷率之間的以下相關性：

溫度偏差	平均缺陷率
±1°C	0.5％
±5°C	3.2％
±10°C	7.8％

這清楚地表明，對反應注射成型的溫度的控制更嚴格導致缺陷率明顯降低和產品質量較高。

由於溫度控制不當而引起的常見問題

• 不完整的治療方法：如果模具溫度太低，則化學反應可能無法完全完成，從而導致柔軟或俗氣的部分。

• 收縮和翹曲：在整個黴菌表面的溫度不均勻時發生。

• 表面缺陷：放熱反應過量的內部熱量可能導致起泡或氣泡。

常見問題解答

反應注射成型的理想溫度是多少？

反應注射成型的理想溫度取決於所使用的材料類型，但通常在模具中落在60°C和80°C之間，而混合室的理想溫度則在40°C至50°C之間。

為什麼溫度在輪輞中如此重要？

溫度控制固化時間，零件強度，尺寸準確性和表面飾面。不正確的溫度設置會導致高缺陷率和生產效率低下。

您可以在反應注射成型中使用熱塑性塑料嗎？

否。反應注射成型使用熱塑料的熱固性塑料，與融化和溶解的熱塑性塑料不同。

邊緣與結構邊緣（SRIM）有何不同？

SRIM在註入反應性混合物之前，將增強的纖維添加到模具中。它通常需要更高的黴菌溫度和更長的固定時間，以確保適當的粘結和強度。

輪輞中使用了哪些常見添加劑？

使用添加劑，例如著色劑，阻燃劑和吹動劑（用於氨基甲酸酯泡沫）。這些可能會稍微改變混合比和所需的黴菌溫度。

輪輞適合大量生產嗎？

是的，尤其是在使用具有精確溫度控制的自動化系統時。低壓工藝可減少工具磨損，使其具有成本效益。

結論

反應注射成型 是一種多功能，節能且具有成本效益的製造工藝，高度依賴於精確的溫度控制。從模具溫度到混合比率，必須仔細校準每個方面，以確保最佳的固化時間，產品質量和性能。隨著聚氨酯，熱固性塑料和尿電烷泡沫等材料的進步，以及數字溫度監測系統，反應注射成型的未來有助於創新和可持續性。

對於希望優化其生產線的製造商來說，了解和管理反應注射成型溫度不僅是操作細節，而且是一種戰略優勢。

通過利用最先進的材料，自動化和數據分析，公司可以實現卓越的產品質量，更低的成本和更快的營銷時間。無論您是在汽車，航空航天，電子產品還是消費品中，反應注射成型都為複雜，耐用和輕巧的組件提供了強大的解決方案。
