Le startup hardware spesso cadono in un’enorme trappola finanziaria. Si precipitano prematuramente ad utilizzare strumenti pesanti per accelerare la produzione. Blocchi un progetto, paghi costosi stampi in acciaio e all'improvviso scopri un difetto fatale. Piccoli difetti di progettazione riscontrati dopo il taglio degli stampi in acciaio aumentano notevolmente i costi del progetto. Potresti dover affrontare un passo falso da $ 150.000 invece di un approccio iterativo gestibile da $ 50.000.
La fusione sottovuoto funge da ponte critico nella fase di valutazione tra la stampa 3D a bassa fedeltà e la produzione ad alti volumi. Il nostro obiettivo principale è valutare oggettivamente questo processo di transizione. Esploreremo se e quando partiranno I servizi di colata di uretano passano legittimamente per parti stampate a iniezione di livello produttivo. Imparerai a conoscere la loro estetica, l'integrità meccanica e le tolleranze ingegneristiche. Questa conoscenza ti aiuta a prendere decisioni di produzione più intelligenti e a mitigare i rischi nella fase iniziale.
Visivamente e tattilmente, le parti fuse in uretano sono praticamente indistinguibili dalle parti di produzione stampate a iniezione.
La fusione di uretano eccelle nella gestione di sottosquadri complessi senza il costo elevato dei cursori o dei sollevatori meccanici richiesti negli stampi a iniezione.
Poiché l'uretano utilizza resine termoindurenti anziché veri materiali termoplastici, potrebbe non replicare perfettamente le prestazioni del materiale nei test di stress termico o chimico estremo.
L'implementazione ottimale della fusione sottovuoto è sequenziale: utilizzala per congelare il tuo progetto e convalidare il mercato prima di impegnarti in spese in conto capitale per lo stampaggio a iniezione.
Comprendere la differenza fondamentale tra i processi di produzione ti aiuta a scegliere il percorso giusto per il tuo progetto. L'industria divide ampiamente questi metodi in utensili morbidi e utensili duri. Ciascun approccio si basa su meccanismi fisici e chimici nettamente diversi.
Gli utensili morbidi si basano su ambienti a bassa pressione. I tecnici versano il poliuretano liquido in stampi di silicone flessibili, solitamente sotto vuoto per eliminare le bolle d'aria intrappolate. La gravità alimenta il materiale nella cavità. Al contrario, gli utensili duri utilizzano macchinari per iniezione ad alta pressione. Le presse industriali forzano la plastica fusa in stampi rigidi di acciaio o alluminio. L'approccio soft si concentra sulla finezza e sulla polimerizzazione chimica. L'approccio duro sfrutta la forza meccanica bruta e il rapido raffreddamento termico.
È necessario comprendere le distinte chimiche dei polimeri in gioco. I materiali uretanici sono polimeri termoindurenti. Quando i tecnici mescolano la resina liquida in due parti, durante la fase di polimerizzazione si verifica una reticolazione chimica permanente. Non è possibile invertire questa reazione. Una volta che una parte termoindurente si solidifica, rimane solida in modo permanente.
Lo stampaggio a iniezione utilizza materiali termoplastici. Questi materiali si sciolgono a fuoco alto e si solidificano mentre si raffreddano. Tecnicamente puoi rifondere e riciclare i rottami termoplastici. Poiché subiscono percorsi chimici diversi, un prototipo termoindurente non imiterà mai perfettamente la struttura molecolare interna di una parte di produzione termoplastica finale.
Le scelte dei materiali determinano la durata dello strumento stesso. Il silicone funge da materiale per stampi eccellente e altamente dettagliato. Tuttavia, soffre di degrado chimico e termico. Il calore esotermico generato dalla polimerizzazione dell'uretano rompe il silicone nel tempo. Uno stampo in silicone standard in genere si degrada dopo 15-25 colpi.
Gli utensili duri operano su una scala completamente diversa. Gli stampi in acciaio lavorato resistono a immense forze di serraggio e cicli termici. Si adattano facilmente a centinaia di migliaia di cicli. Gli stampi in alluminio offrono una via di mezzo, che spesso dura per decine di migliaia di scatti prima di richiedere manutenzione.
Gli ingegneri spesso presumono che gli utensili morbidi producano parti intrinsecamente inferiori. Ciò rappresenta un malinteso comune. In diverse aree critiche, gli utensili morbidi corrispondono o addirittura battono gli utensili duri ad alto volume.
Il silicone liquido possiede straordinarie proprietà di scorrimento. Cattura dettagli a livello di micron dal modello principale originale. Se il tuo modello principale stampato in 3D o lavorato a macchina CNC ha una finitura a specchio impeccabile, lo stampo in silicone lo replica perfettamente.
Questa fedeltà si traduce direttamente nelle parti finali fuse. Supportano la corrispondenza esatta dei colori Pantone o RAL direttamente all'interno della resina liquida. Non è necessario dipingerli successivamente. Le principali funzionalità estetiche includono:
Texture personalizzate: da finiture opache pesanti a sottili approssimazioni di perline.
Finiture lucide: superfici a specchio per lenti ottiche o elettronica di consumo premium.
Sensazioni tattili: le resine specializzate possono simulare sensazioni gommose, aderenti o addirittura simili alla pelle direttamente dallo stampo.
Le geometrie complesse causano regolarmente grattacapi negli utensili duri. Caratteristiche come accoppiamenti a scatto, filettature interne o forti sottosquadri intrappolano la parte all'interno di uno stampo rigido in acciaio. Per estrarre la parte, gli ingegneri devono progettare costosi sollevatori meccanici, azioni laterali o cursori. Questi meccanismi aggiungono enormi costi iniziali.
Gli utensili morbidi offrono un netto vantaggio di flessibilità. Poiché lo stampo in silicone rimane flessibile, i tecnici semplicemente flettono e staccano lo stampo dalla parte polimerizzata. I forti sottosquadri si rilasciano naturalmente. Evitate completamente la necessità di costosi cursori meccanici. Ciò rende gli utensili morbidi ideali per progettazioni di parti consolidate e altamente complesse.
Molti prodotti hardware richiedono inserti filettati in ottone per il montaggio. Nello stampaggio a iniezione ad alta velocità, il posizionamento manuale di questi inserti rallenta il tempo del ciclo. Spesso richiede una costosa automazione robotica o un rischioso caricamento manuale vicino alle presse a caldo.
Gli strumenti morbidi gestiscono l'hardware incorporato senza sforzo. I tecnici posizionano manualmente gli inserti filettati sui perni di posizionamento all'interno dello stampo in silicone aperto prima di versare la resina. L'uretano liquido scorre attorno alla zigrinatura in ottone, creando un legame meccanico eccezionalmente forte. Puoi anche eseguire il sovrastampaggio, ovvero colando un uretano morbido simile alla gomma su un substrato rigido, con costi di installazione minimi.
Sebbene esteticamente superiori in volumi ridotti, gli utensili morbidi comportano limitazioni ingegneristiche specifiche. È necessario tenere conto di queste derive in termini di qualità e precisione durante la fase di progettazione. Ignorarli porta a prototipi falliti e budget sprecati.
È necessario stabilire aspettative chiare in merito alla precisione dimensionale. Gli utensili morbidi non possono eguagliare la rigida prevedibilità dell'acciaio lavorato. Le tolleranze di fusione standard generalmente sono pari a ±0,015 pollici per il primo pollice. Man mano che la parte cresce, è necessario tenere conto di un tasso di ritiro termico standard pari a +0,15%.
Lo stampaggio a iniezione di precisione mantiene normalmente tolleranze più strette, spesso raggiungendo ±0,005 pollici o migliori. La natura flessibile del silicone fa sì che le parti pesanti possano deformare leggermente la cavità dello stampo sotto il proprio peso durante la colata. È necessario specificare tolleranze strette solo sulle superfici di accoppiamento critiche, lasciando le aree non critiche più generose.
Le regole di progettazione per la produzione (DFM) si applicano rigorosamente ai processi di uretano. Il processo di polimerizzazione chimica genera calore, che provoca un restringimento non uniforme se la distribuzione del materiale varia notevolmente. Per evitare deformazioni, seguire questi vincoli tecnici attuabili:
Spessore della parete uniforme: mantenere uno spessore minimo della parete di 0,040 pollici (1 mm). Mantieni questo spessore coerente su tutta la geometria.
Rapporti nervature rigorosi: quando si progettano nervature strutturali, il rapporto altezza-larghezza non deve superare 3:1. Le costole più alte intrappolano il calore e causano segni di affondamento sul viso cosmetico.
Raccordi generosi: applica raggi interni a tutti gli angoli acuti. Gli angoli acuti concentrano lo stress e rendono difficile il distacco dello stampo.
Le resine termoindurenti si comportano diversamente rispetto ai materiali termoplastici di produzione. Gli ingegneri devono comprendere questa realtà prima di condurre test ambientali estremi. Un prototipo termoindurente potrebbe presentare una temperatura di deflessione termica (HDT) significativamente diversa rispetto alla parte finale in ABS o policarbonato.
Anche i loro coefficienti di dilatazione termica differiscono. Se provi un prototipo fuso in ambienti estremamente freddi o caldi (come il vano motore di un'auto), potrebbe rompersi o deformarsi prematuramente. Questi prototipi funzionano perfettamente per forma, vestibilità e funzione generale. Tuttavia, rimangono inadatti per specifici test di validazione in ambienti estremi destinati ai materiali termoplastici reali.
La scelta tra questi due processi dipende in definitiva dall’economia di base del progetto. È necessario bilanciare la spesa in conto capitale iniziale con i volumi di produzione previsti.
Gli stampi in silicone richiedono un capitale iniziale per gli utensili praticamente pari a zero. Pochi litri di silicone liquido costano molto poco rispetto a un blocco di acciaio per utensili P20. Tuttavia, gli utensili morbidi richiedono un intenso lavoro manuale. I tecnici devono mescolare, versare, sformare e tagliare manualmente ogni singola unità. Ciò fa sì che il costo per pezzo sia relativamente elevato.
Gli utensili duri ribaltano questa equazione. Per lavorare lo stampo in metallo devi affrontare ingenti spese in conto capitale iniziali. Una volta completato, subentrano i macchinari automatizzati. La pressa inietta la plastica ogni trenta secondi. Il costo unitario scende a pochi centesimi.
Possiamo mappare questa realtà economica utilizzando una semplice matrice decisionale. La tabella seguente illustra i punti di pareggio generali per i progetti hardware.
Metrica di produzione |
Colata di uretano |
Stampaggio ad iniezione |
|---|---|---|
Volume ottimale |
Da 1 a 100 unità |
Da 1.000 a 100.000+ unità |
Costo iniziale dell'attrezzatura |
Molto basso ($) |
Estremamente alto ($$$$) |
Costo della manodopera per pezzo |
Alto (sformatura manuale) |
Molto basso (automatizzato) |
Agilità di progettazione |
Alta (stampi in silicone facili da rifare) |
Basso (l'acciaio è difficile da modificare) |
La velocità spesso determina il successo dell'hardware. Gli utensili morbidi offrono un'agilità senza pari. In genere puoi ricevere il tuo primo lotto di prototipi fusi entro 2 o 4 settimane. Questa rapida inversione di tendenza ti consente di continuare a testare e iterare. La lavorazione degli stampi in metallo richiede molto più tempo. Dovresti aspettarti tempi di consegna da 4 a 8 settimane, che a volte si estendono fino a mesi per strumenti complessi a più cavità. Se i tuoi investitori richiedono rapidamente unità fisiche, i soft tooling forniscono l’unica tempistica praticabile.
Gli sviluppatori hardware commettono spesso un errore critico. Trattano gli utensili morbidi e duri come opzioni concorrenti. Chiedono: 'Quale dovrei usare?'. Invece, dovresti considerarli come una pipeline di sviluppo prodotto sequenziale. Si completano perfettamente a vicenda se utilizzati nell'ordine corretto.
Considera i soft tooling come la tua strategia definitiva di mitigazione del rischio. Ti consente di fallire a buon mercato e di ripetere rapidamente. Una volta risolti tutti i tuoi problemi meccanici ed ergonomici, puoi tranquillamente scrivere l'assegno per uno stampo in acciaio. Questa strategia di pipeline previene modifiche catastrofiche della progettazione in fase avanzata.
Durante le fasi iniziali, il tuo design rimane fluido. Hai bisogno di unità ad alta fedeltà per dimostrare il tuo concetto senza mandare in bancarotta il tuo budget.
Presentazioni per gli investitori: utilizza prototipi fusi per offrire agli investitori un prodotto che sembra un articolo prodotto in serie. Non possono dire la differenza.
Focus group: metti unità realistiche nelle mani degli utenti target. Raccogli feedback su ergonomia, peso ed estetica.
Verifica dell'assemblaggio finale: verifica come il PCB personalizzato, i cablaggi e i componenti standard si adattano all'interno dell'involucro prima di impegnarsi nell'acciaio.
Dopo aver raccolto feedback e aggiornato i file CAD, blocchi il progetto. Gli ingegneri lo chiamano 'blocco del design'. Puoi passare senza problemi allo stampaggio a iniezione per ottenere volumi scalabili. Per facilitare la transizione finanziaria, è possibile utilizzare gli inserti modulari Master Unit Die (MUD). Gli inserti MUD consentono di lavorare solo i dettagli della cavità centrale utilizzando uno stampo base standardizzato. Questo approccio ibrido riduce i costi iniziali degli utensili duri garantendo al tempo stesso una produzione termoplastica scalabile.
La fusione di uretano corrisponde assolutamente allo stampaggio a iniezione in termini di qualità visiva e gestione della geometria complessa. È lo strumento di mitigazione del rischio definitivo per gli sviluppatori hardware. Utilizzando gli utensili morbidi, si evitano le devastanti conseguenze finanziarie di utensili duri prematuri, pur continuando ad acquisire prototipi di livello produttivo.
Per andare avanti in modo efficace, valuta lo stato attuale del tuo progetto. Innanzitutto, determina le tue esigenze di volume immediate. Se hai bisogno di meno di 100 unità, gli utensili morbidi sono la soluzione ottimale. In secondo luogo, rivedi i tuoi severi requisiti di tolleranza. Assicurati che il tuo team di ingegneri comprenda la varianza di ±0,015'. Infine, valuta il tuo budget per vedere se l'implementazione di una fase di strumenti ponte proteggerà il tuo capitale a lungo termine. L'adozione di questa pipeline sequenziale garantisce un percorso più fluido e sicuro verso la produzione di massa.
R: Le parti di grandi dimensioni, fino a 30 pollici, sono altamente realizzabili. Gli utensili morbidi non sono limitati dai massicci requisiti di forza di chiusura delle macchine per lo stampaggio a iniezione. È possibile realizzare facilmente pannelli di grandi dimensioni o involucri spessi. Tuttavia, tieni presente che le parti più grandi consumano molta più resina liquida, il che aumenterà i costi del materiale per parte.
R: Gli angoli di sformo non sono strettamente obbligatori a causa della flessibilità intrinseca dello stampo in silicone. I tecnici possono allungare lo stampo per rilasciare pareti diritte. Tuttavia, l'aggiunta di uno sformo standard da 3 a 5 gradi riduce significativamente la sollecitazione meccanica durante la sformatura. Questa procedura consigliata prolunga la durata dell'utensile e garantisce finiture superficiali migliori.

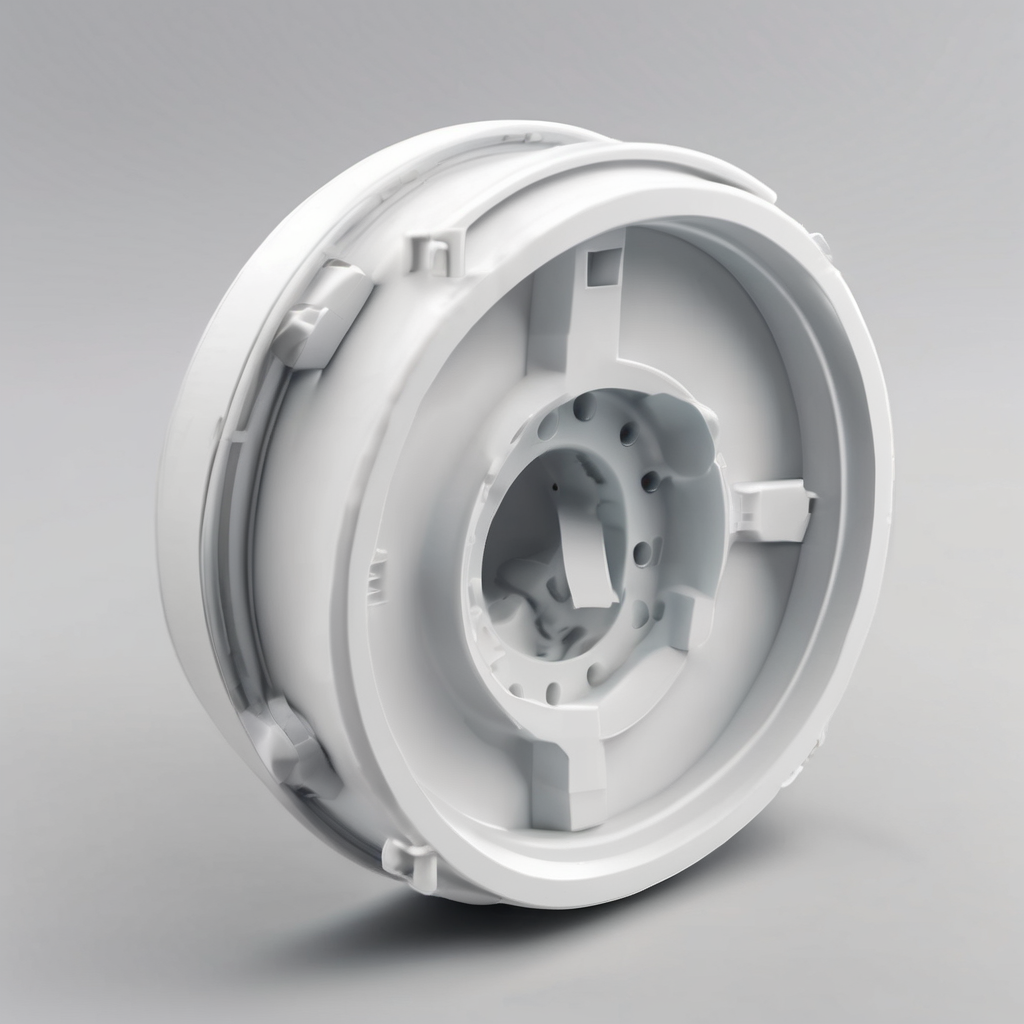

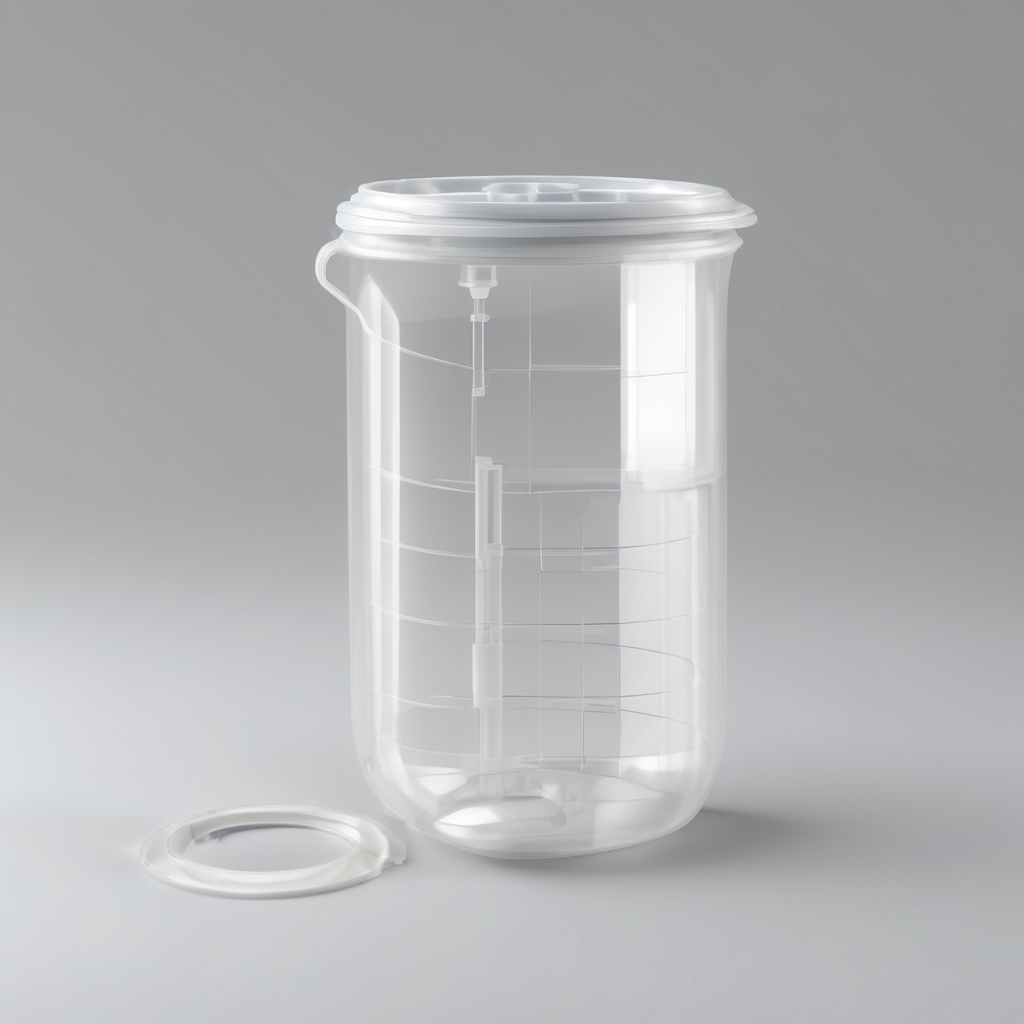

R: Sì, assolutamente. Le parti in uretano eccellono come componenti di uso finale per mercati altamente personalizzati, a basso volume o specializzati. Gli esempi includono involucri di dispositivi medici, robotica specializzata o finiture automobilistiche su misura. Se il ridimensionamento a decine di migliaia di unità non sarà mai finanziariamente sostenibile per la tua nicchia specifica, il soft tooling funge da soluzione di produzione permanente.
